PCI/104-Express, 4/8-portowy moduł portu szeregowego z optoizolacją, -40°C~+85°C

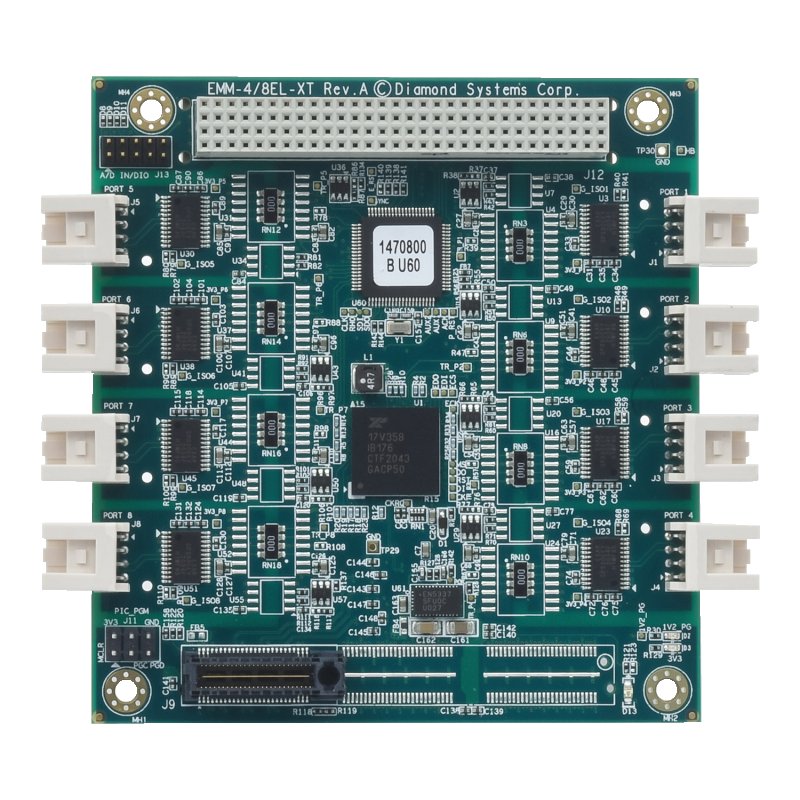

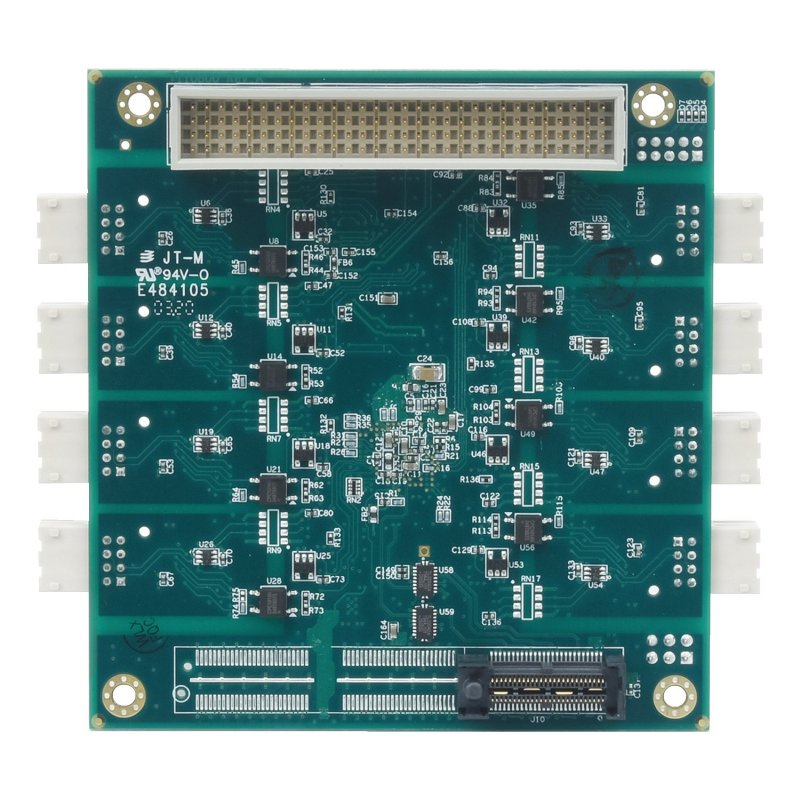

Emerald-MM-8EL-XT to rodzina wysokowydajnych modułów szeregowych I/O PCIe/104 „OneBank” oferujących 4 lub 8 wieloprotokołowych portów szeregowych z konfiguracją sterowaną programowo i opcjonalną izolacją optoizolacyjną. Akcesoryjny mikrokontroler zarządza całą konfiguracją portów i zapewnia 8 pomocniczych cyfrowych / analogowych linii I/O do ogólnego zastosowania.

Porty szeregowe są oparte na szybkim ósemkowym UART PCIe z 256-bajtowymi FIFO TX/RX i automatyczną kontrolą transmisji RS-485. Każdy port szeregowy może być niezależnie skonfigurowany dla protokołów RS-232, RS-422 lub RS-485, wraz z programowalnym zakończeniem linii 120 omów. Każdy port jest niezależnie izolowany za pomocą izolowanego układu zasilania + sygnału oraz dodatkowych izolatorów sygnałów sterujących. Płyta jest wyposażona w inteligentne zarządzanie energią, które ogranicza prąd rozruchowy przy włączaniu, a także umożliwia wyłączenie nieużywanych portów szeregowych w celu zaoszczędzenia energii.

Modele z izolacją optyczną są wyposażone w niezależne obwody izolacyjne 2500 VRMS, co zwiększa niezawodność w zastosowaniach samochodowych lub z długimi. Wszystkie porty są również wyposażone w ochronę przed wyładowaniami elektrostatycznymi +/-15 kV. Każdy port szeregowy jest dostępny z niezależnym złączem zatrzaskowym, co zapewnia większą izolację i wytrzymałość. Dzięki szerokiemu zakresowi temperatur pracy oraz wysokiej odporności na wstrząsy i wibracje, EMM-8EL-XT spełnia szeroką gamę zastosowań wymagających i wbudowanych w pojeździe szeregowych wejść/wyjść.

EMM-8EL-XT oferuje również 8 cyfrowych/analogowych linii I/O, które można programować z poziomu wbudowanego mikrokontrolera. Każda linia I/O może być skonfigurowana dla wejścia lub wyjścia cyfrowego. Siedem linii I/O można skonfigurować do 12-bitowego wejścia A/D z możliwością wyboru zakresów wejściowych 0-2,048 V lub 0-3,3 V.

EMM-8EL-XT nie zawiera zworek konfiguracyjnych; Cała konfiguracja i sterowanie odbywa się za pomocą wbudowanego mikrokontrolera za pomocą oprogramowania aplikacyjnego dołączonego do produktu. Wszystkie ustawienia konfiguracyjne są przechowywane w pamięci flash mikrokontrolera i są automatycznie ładowane po włączeniu zasilania.

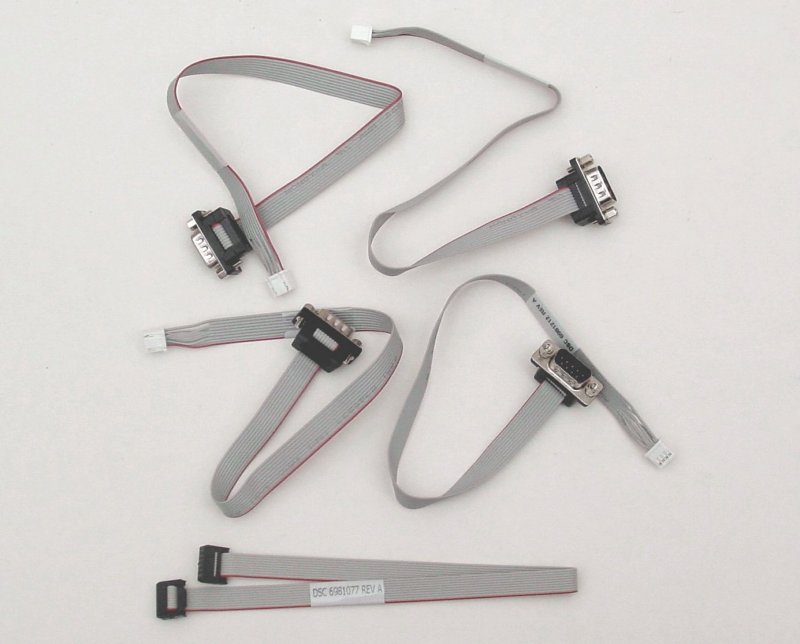

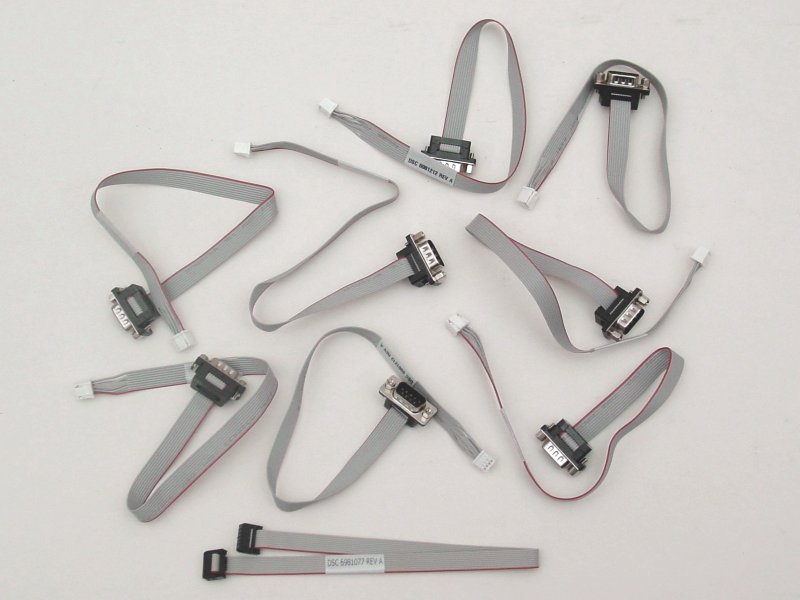

Zestawy są dostępne zarówno dla płyt 4-portowych, jak i 8-portowych. Zawierają indywidualne ze złączami męskimi dB9 dla każdego portu szeregowego oraz taśmowy do pomocniczego analogowego/cyfrowego wejścia/wyjścia.
