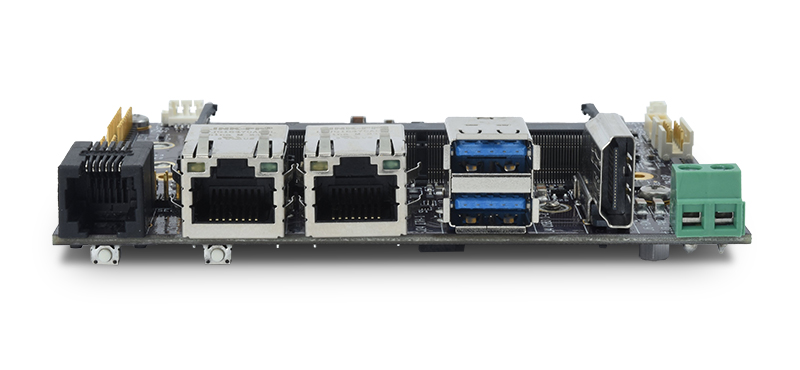

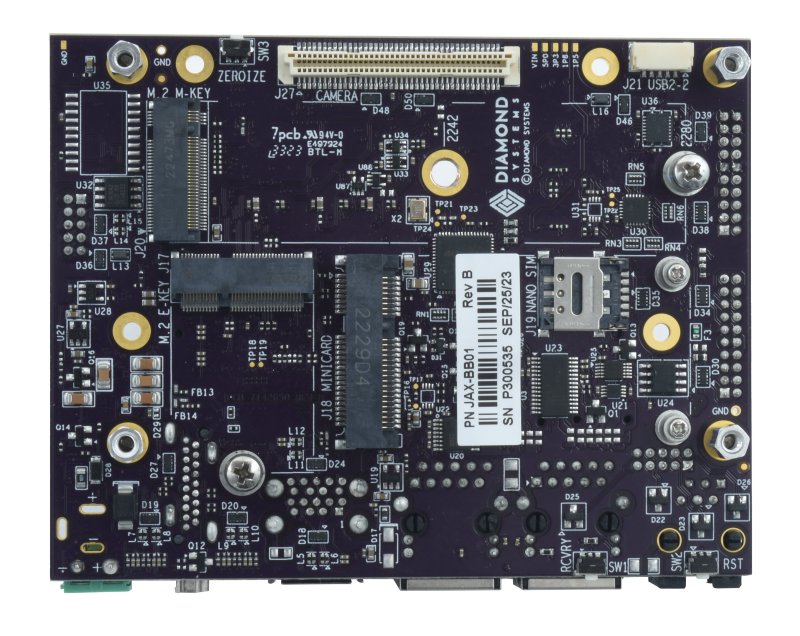

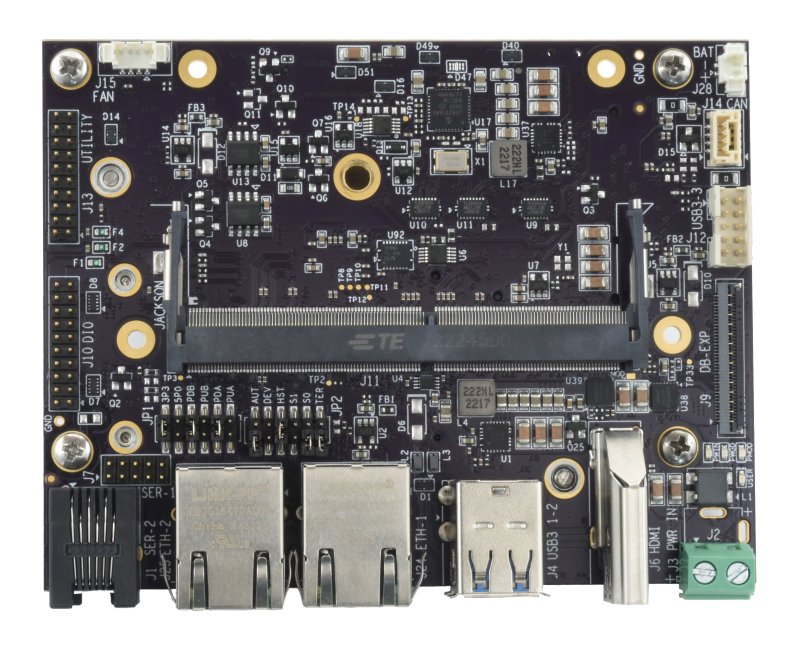

Jackson carrier board, NVIDIA Jetson Orin Nano / Orin NX, -25°C~80°C

Jackson zapewnia kompaktowe, ekonomiczne i bogate w I/O rozwiązanie dla modułów GPU NVIDIA Jetson Orin Nano / Orin NX. Jackson wyprowadza wszystkie I/O z modułów do złączy I/O lub gniazd rozszerzeń. Dwa czteropasmowe złącza kamer CSI umożliwiają wysokowydajne przetwarzanie obrazu z wykorzystaniem rozszerzonych możliwości serii Orin.

Złącze rozszerzeń I/O zapewnia wygodny sposób dostosowywania aplikacji Orin Nano / NX poprzez projektowanie tanich płyt rozszerzeń I/O, które montuje się bezpośrednio pod płytą nośną Jacksona. Złącze zapewnia PCIe, USB3, I2C i zasilanie za pomocą elastycznego obwodu. Płyty rozszerzeń mogą być zaprojektowane tak, aby zapewniały dodatkowe porty Ethernet i USB, dodatkowe gniazda M.2 i minicard oraz inne wejścia/wyjścia.

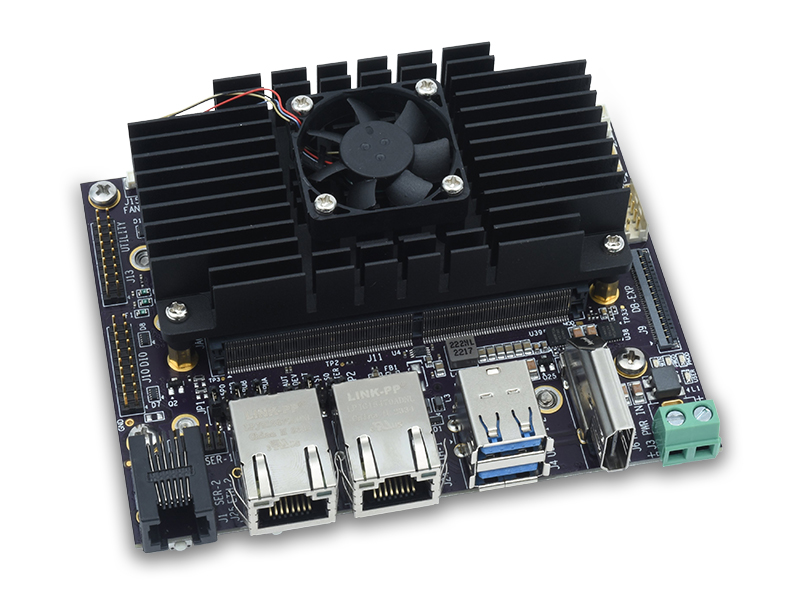

Jackson jest dostępny zarówno jako płyta nośna, jak i  kompletne zintegrowane rozwiązanie z zainstalowanym modułem Jetson i wentylatorem oraz systemem operacyjnym Linux.  Jackson zawiera unikalne złącze adaptera kamery, które umożliwia podłączenie dowolnej kamery, w tym kamer standardowych, niestandardowych, CSI i GMSL, do płyty za pomocą prostej, taniej płytki adaptera. Niestandardowe kamery można łatwo podłączyć.

Unikalne złącze elastycznego umożliwia dodatkową rozbudowę I/O za pomocą gotowych lub specjalnie opracowanych płyt rozszerzeń. Złącze oferuje łączność USB 3.0 i PCIe z modułem Jetson, a także zasilanie. Ponieważ płyta rozszerzeniowa I/O jest znacznie szybsza i łatwiejsza do zaprojektowania niż w pełni niestandardowa płyta nośna, wysiłek wymagany do dodania niestandardowego I/O do projektu Orin Nano / NX jest uproszczony. Na przykład dodatkowe porty USB 3.0, dodatkowe porty Ethernet, przełącznik Ethernet, a nawet obwód PoE PD można łatwo zaimplementować na płycie rozszerzeń.
