W projektach przemysłowych, wojskowych czy transportowych niezawodność i elastyczność systemu komputerowego są kluczowe. Jednym z najdłużej rozwijanych i najstabilniejszych standardów w tej dziedzinie pozostaje PC/104. To modułowa platforma embedded, która od dekad stanowi solidną bazę dla wymagających aplikacji.
W CSI S.A. od lat wspieramy integratorów systemów i inżynierów w doborze rozwiązań opartych na PC/104. Ponadto zapewniamy kompleksowe doradztwo techniczne oraz dostęp do szerokiej gamy modułów od uznanych producentów, w tym RTD Embedded Technologies.

Czym jest PC/104?

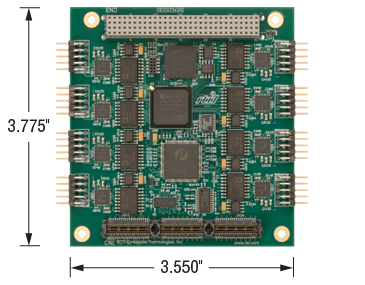

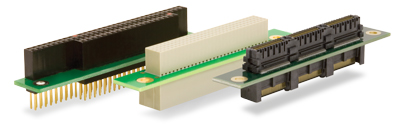

PC/104 to standard komputerów wbudowanych (embedded) definiowany przez kompaktowe wymiary oraz charakterystyczną warstwową strukturę połączeń typu stack. W praktyce PC/104 można określić jako modułową i wzmocnioną wersję klasycznego komputera PC. Zamiast używać płyty połączeniowej (backplane), moduły PC/104 łączą się ze sobą za pomocą piętrowych złączy magistrali ISA, PCI i PCIe, tworząc zwartą, skalowalną i odporną konstrukcję.

Standard ten wykorzystuje technologie znane z komputerów PC, co pozwala na szeroką kompatybilność sprzętową i programową. Dzięki temu możliwe jest skrócenie czasu wdrożenia, ograniczenie kosztów projektowych i zapewnienie pełnej wymienności między modułami różnych producentów. Dokładnie zdefiniowane układy pinów gwarantują kompatybilność i elastyczność konfiguracji systemu.

Główne zalety standardu PC/104

Modułowość:

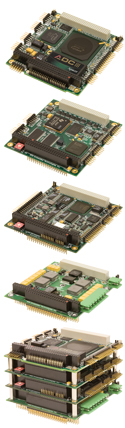

Konstrukcja PC/104 umożliwia łączenie poszczególnych modułów niczym klocków – w pionową strukturę (stack). Typowy zestaw może obejmować komputer jednopłytkowy (SBC), moduł zasilania oraz różne moduły peryferyjne, takie jak akwizycja danych, komunikacja sieciowa czy magazynowanie danych. Dodatkowo całość jest łączona przy pomocy dystansów montażowych i złączy magistrali.

Odporność:
PC/104 jest z natury rozwiązaniem rugged, zaprojektowanym do pracy w trudnych warunkach. Niewielka powierzchnia płytki oraz otwory montażowe w narożnikach minimalizują ugięcie płytki PCB w warunkach drgań i wibracji. Moduły wyposaża się w komponenty o rozszerzonym zakresie temperaturowym, umożliwiające pracę w zakresie od –40 °C do +85 °C.

Kompaktowość:
Pomimo niewielkich wymiarów, moduły PC/104 zapewniają dużą moc obliczeniową i bogate możliwości w zakresie akwizycji danych. Prostsze aplikacje mogą ograniczać się do jednego modułu SBC i zasilacza, natomiast zaawansowane systemy wykorzystują wiele kart wyspecjalizowanych – np. odbiorniki GPS, przełączniki Ethernet, kontrolery wideo czy moduły I/O.

Kompatybilność:
Moduły PC/104 są projektowane z myślą o współpracy między sobą, nawet jeśli pochodzą od różnych producentów. Użytkownik może więc tworzyć rozwiązania w pełni dopasowane do wymagań projektu, zachowując przy tym kompatybilność magistrali i standardu montażu.

Struktura magistrali PC/104

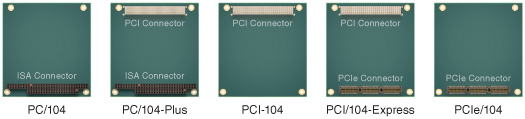

Bez wątpienia specyfikacja opiera się na jednolitym formacie płytki oraz zestawie magistral komputerowych. Od pierwotnej wersji PC/104 (ISA), przez PC/104-Plus (PCI), aż po nowoczesną PCIe/104 (PCI Express) – standard stale ewoluuje, oferując szeroki wybór konfiguracji przy zachowaniu kompatybilności wstecznej.

Przykładowy stos PC/104 może łączyć moduły obsługujące różne magistrale:  PCI Express, PCI i ISA, tworząc elastyczny i wydajny system komputerowy dostosowany do wymogów aplikacji.

Zastosowania i rozwiązania RTD Embedded Technologies

Systemy oparte na PC/104 są wykorzystywane na całym świecie. Od przemysłu i automatyki, poprzez transport kolejowy i morski, aż po zastosowania kosmiczne. Ich kompaktowa, modułowa i odporna konstrukcja sprawia, że sprawdzają się w środowiskach, w których niezawodność jest priorytetem.

Na bazie produktów firmy RTD można wyróżnić kilka przykładów takich systemów:

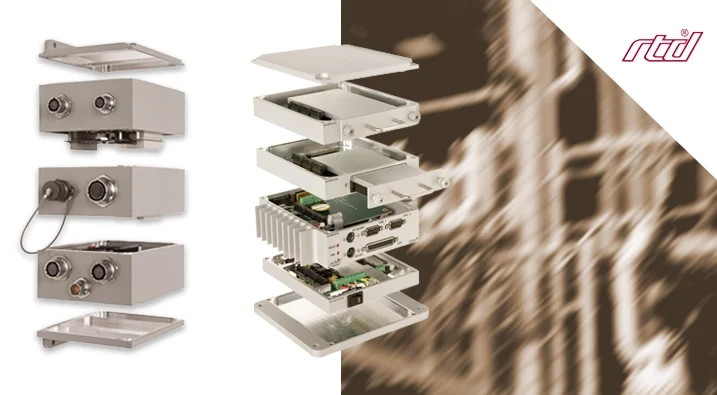

• RTD HiDAN® – wodoszczelna, pancerna obudowa dla stosu PC104, wyposażona w złącza militarne i zintegrowaną wiązkę kablową,
• RTD HiDANplus® – odporna konstrukcja zachowująca pełną modułowość stosu PC104, idealna do aplikacji przemysłowych i transportowych,
• Moduły PC104 – bogata oferta płyt CPU, modułów I/O, zasilaczy i rozszerzeń komunikacyjnych, kompatybilnych z magistralami PCIe/104, PCI/104-Express oraz PC/104-Plus.

Eksperci CSI S.A. wspierają projektantów i integratorów w doborze odpowiednich rozwiązań PC104 do konkretnych zastosowań. Pomagamy dobrać komputery jednopłytkowe, moduły peryferyjne, zasilacze, nośniki danych i obudowy, które tworzą spójne i niezawodne systemy wbudowane. Dzięki  wiedzy technicznej i wieloletniej współpracy z uznanymi producentami, w tym firmą RTD Embedded Technologies, zapewniamy rozwiązania łączące wysoką wydajność, długoterminową dostępność i odporność na warunki środowiskowe.
