Przetwornik 4-przewodowy, wejście wysokiego napięcia (izolowane), TT338-0700
Kod produktu: TT338-0700
Cechy produktu:
- Wielozakresowe wejście napięciowe: ±15 V, ±75 V lub ±150 V DC (konfigurowalne w jednej jednostce)
- Uniwersalne, izolowane wyjście: prądowe (do ±21 mA) lub napięciowe (do ±10,5 V DC) – bez konieczności zmiany okablowania
- Zasilanie lokalne lub przez magistralę: 12–32 V DC (z możliwością redundancji)
- Łatwa konfiguracja i cyfrowa kalibracja przez port USB z użyciem oprogramowania Acromag dla systemu Windows®
- Kompaktowa obudowa 17,5 mm (0,7 cala) z wtykowymi zaciskami ułatwiającymi montaż i okablowanie
- Wysoka dokładność, doskonała liniowość, stabilność temperaturowa i niezawodność w środowiskach przemysłowych
- Programowalne filtrowanie wejścia: brak, niskie, średnie lub wysokie
- Regulowany czas reakcji: od 50 ms do 1200 ms
- Możliwość konfiguracji wyjścia normalnego lub odwróconego (reverse-acting)
- Trzytorowa izolacja galwaniczna 1500 V (wejście – wyjście – zasilanie)
- Redundantne zasilanie: lokalne i magistralne w trybie czuwania
- Wysoka odporność mechaniczna: wstrząsy 50 g, wibracje 5 g
- Montaż na standardowej szynie DIN typu T
- Zakres temperatury pracy: od –40°C do +80°C
- Certyfikaty: UL/cUL Klasa I, Dział 2; ATEX/IECEx Strefa 2; zgodność z CE

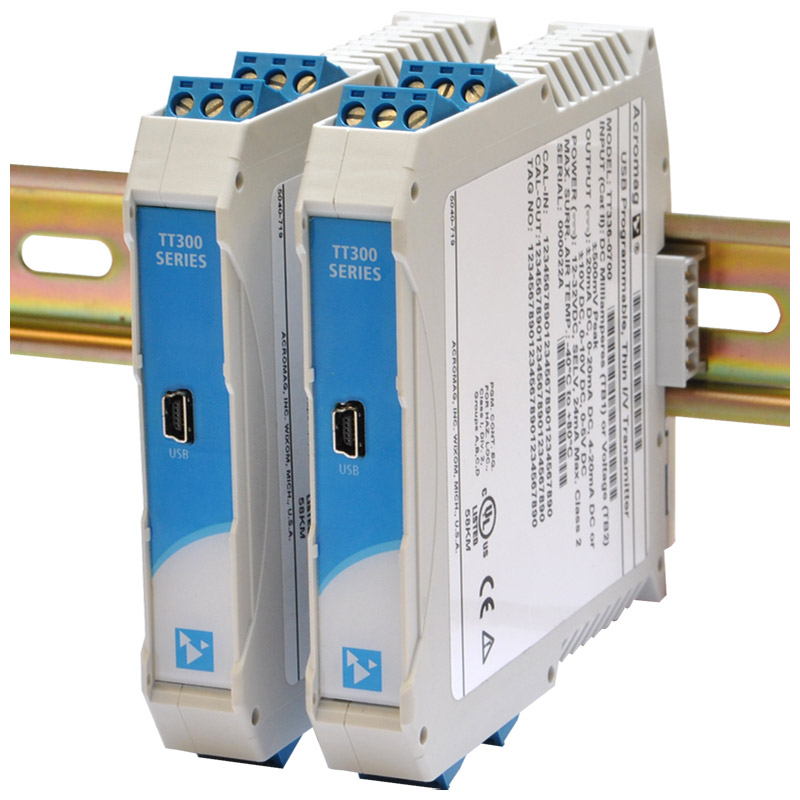

Model TT338 to kompaktowy, czteroprzewodowy przetwornik sygnału napięciowego, zaprojektowany do izolowania i konwersji wysokopoziomowych sygnałów napięcia stałego (DC) na proporcjonalny, analogowy sygnał sterujący – prądowy lub napięciowy. Oba typy wyjścia są obsługiwane w jednym modelu bez potrzeby zmiany okablowania. Opcjonalna magistrala zasilająca montowana na szynie DIN umożliwia dostarczanie zasilania głównego lub redundantnego do wielu urządzeń bez dodatkowego okablowania.
Wysokonapięciowa izolacja galwaniczna oddziela wejście od wyjścia oraz zasilania, chroniąc układ przed przepięciami, eliminując pętle uziemienia i ograniczając wpływ zakłóceń elektromagnetycznych. Konfiguracja i kalibracja są szybkie i intuicyjne dzięki połączeniu USB z komputerem i oprogramowaniu Acromag dla systemu Windows®. Alternatywnie, konfiguracja może być przeprowadzona z wykorzystaniem aplikacji Agility™ Config Tool – dostępnej na urządzenia mobilne z systemem Android®, które łączą się z przetwornikiem za pomocą sieci USB OTG.
Dzięki zaawansowanym funkcjom przetwarzania sygnału, szerokiemu zakresowi napięcia wejściowego (±15 V, ±75 V, ±150 V) oraz elastycznej konfiguracji, TT338 doskonale sprawdza się w aplikacjach przemysłowych wymagających dokładnej i stabilnej konwersji napięć.
Urządzenie zapewnia niezawodną pracę w wymagających warunkach środowiskowych – cechuje się bardzo niskim dryftem temperaturowym oraz odpornością na zakłócenia RFI, EMI, ESD, EFT i przepięcia. Ponadto spełnia wymagania norm dotyczących niskiej emisji promieniowania elektromagnetycznego.
